動力環境監控系統

輝和H-CH動環監控系統主機

H-CH是一款適應各種機房動力環境監控應用的高性能一體化監控主機。系統基于低功耗的 32 位 TI 工業級 ARM 嵌入式芯片，嵌入式 Linux 操作系統，TF 卡存儲，提供便捷的嵌入式 WEB 服務，無需依賴網絡、上位機軟件即可完成視頻、供配電、UPS、蓄電池、溫濕度、空調、漏水、新風機、煙感、消防、防雷、紅外、門禁、服務器、路由器、交換機、存儲設備等進行集中監控管理，通過短信、APP、微信、電話、郵件、聲光進行報警。主機支持直接使用 IE 瀏覽器進行監控管理，系統內建完善的 TCP/IP 功能。主機自帶 VGA 液晶顯示接口，直觀展示動環數據。主機自帶多路 232、485 串口，適用于多種接口類型的傳感器接入。主機為各種傳感器提供工作電源，停電狀態下能夠使用內置的后備電源獨立為主機和傳感器提供電，可以直接使用 IE 瀏覽器進行監控管理，系統內建完善的TCP/IP 功能，雙網口設計可實現靈活組網或跨平臺無縫集成。

技術參數

參數	說明
系統架構	ARM
操作系統	嵌入式 Linux
處理器	TI
內置服務	WEB、FTP、TELNET、SOAP、 REST、HTTP
內置協議	B 接口、IEC61850、光芒 104，支持電信、鐵路、電力、鐵塔平臺
網絡接口	2 路 10M/100M/1000M 自適應，物理接口：RJ-45
串口接口	8 路 485,6 路 232；RJ-45 物理接口；4 級 EMC 防護；帶直流12V/24V輸出
報警輸入	16 路光耦隔離開關量輸入；RJ-45 物理接口；帶 12V/24V電源輸出
USB 接口	1 路 USB 接口
無線接口	支持全網通 4G 無線網絡，可同步短信發送和無線數據發送；
顯示接口	VGA 接口顯示
供電電源	AC 220V
物理尺寸	483mm×250mm×43mm（帶耳朵）
工作環境	溫度：-30 至 60℃ ；濕度：0%至 95%（無凝結）
系統架構	ARM
操作系統	嵌入式 Linux
客戶端架構	同步支持 B/S 和C/S 架構
PC 客戶端	機房動力環境監控系統
手機終端	機房云控手機客戶端軟件
微信終端	機房云控微信云平臺軟件
集中平臺	動環聯網集中監控系統
報警系統	智能語音短信報警系統
門禁系統	智能門禁管理系統 V1.0
遠程控制	支持云透傳，無需固定公網 IP 或NAT 端口映射
報警輸出	5 路報警輸出，其中 3 路 12V 光耦輸出，2 路 10A 繼電器控制
視頻支持	支持海康錄像機或攝像機接入系統
存儲接口	TF 存儲
液晶顯示	前置 OLED 液晶顯示
指示燈	5 路指示燈，分別代表電源、運行、網絡、報警、視頻
產品認證	帶第三方權威檢測報告
升級方式	網絡遠程升級；升級軟件可一鍵升級多臺主機；

產品特點

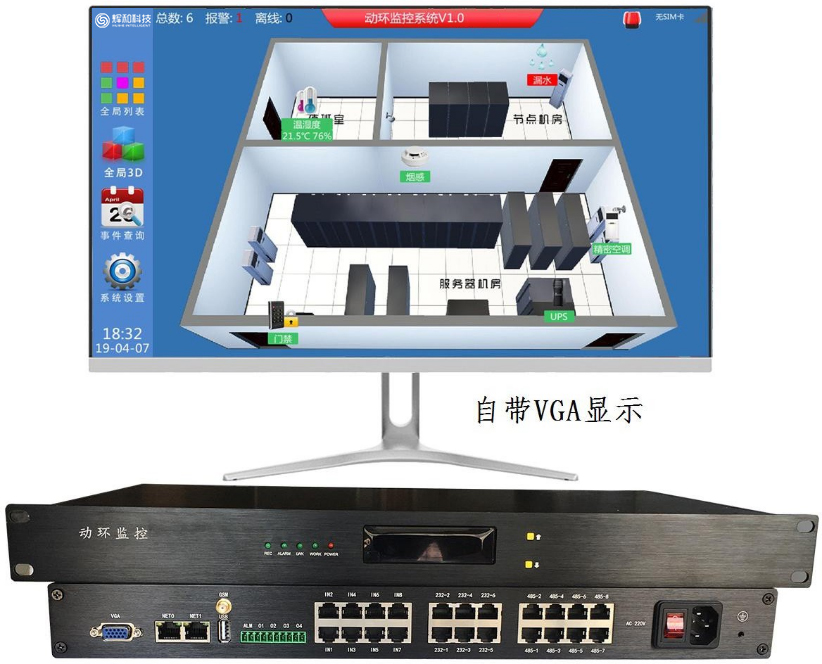

1、主機自帶 VGA 液晶顯示接口，可直觀顯示當前動環運行狀態；

2、主機可配合海康錄像機或攝像機對接系統軟件進行展示；

3、ARM 架構——采用TI 工業級芯片，穩定運行有保障；

4、精簡裁剪的嵌入式 linux 操作系統，提高系統運行速度；

5、自帶 8 路 485 串口、RJ45 接口，帶 12/24VDC 供電輸出，4 級 EMC 防護；

6、自帶 6 路 232 串口、、RJ45 接口，4 級 EMC 防護；

7、自帶 8 路光耦隔離開關量輸入， RJ-45 接口，帶 12V/24V 供電；

8、自帶 5 路報警輸出，3 路帶 12/24VDC 輸出，2 路 10A 繼電器控制；

9、AC 220V 供電電源，內置 72W/30min 后備鋰電池電源可選

10、同步支持短信、微信、云平臺和 IOS 和安卓手機 APP 報警推送和數據實時查詢；

11、3D 展示直觀大方，傳感器組態配置簡單方便；

12、同步支持單機客戶端管理和多主機聯網集中監控管理；

13、提供對外數據主動推送和被動獲取接口，支持第三方接口定制開發；

14、支持系統無響應時，硬件自動重啟，無需人為干預和維護；

15、標準 19 寸 1U 全鋁主機，防塵、防靜電、抗干擾；

16、主機無風扇，超靜音，前置 OLED 液晶，支持實時狀態查看；

17、自帶全網通 4G 無線網絡，可同步進行短信收發和數據無線傳輸；

18、持三大協議：B 接口、IEC61850、光芒 104，無縫對接鐵塔、鐵路、電信、電力平臺；

19、完美兼容 99%第三方產品接入，只要有協議都能進行對接；

20、支持傳感器類型智能識別，智能上線；

21、支持在多分支機房場景下，與總部網絡中斷時，本地機房關鍵數據可以在采集主機實現存儲，時間周期大于90天，網絡恢復時，數據自動補傳給總部平臺，保障數據不因網絡中斷而丟失；

22、支持直接接入聲光告警模塊，在多分支機房場景下，與總部網絡中斷時，如果分支機房出現風險時，采集主機可以直接實現聲光告警；

23、支持?jǐn)嚯?、死機自動開啟磁力鎖，防止消防狀態下人被關在里面（支持跟第三方消防平臺對接）；

24、支持對傳感器接入是否正常進行監測，失聯狀態下灰色，告警狀態下為紅色，LED燈亮則接入正常。
