雷電災害是“聯合國國際減災十年”公布的極嚴重的十大自然災害。雷電的威害巨大，它可直接引起火災、爆炸和建筑物損毀、電氣設施損壞、通訊網絡癱瘓等事故，甚至還會造成人員傷亡，對國家財產、公共安全和人民群眾生產生活威脅很大。隨著氣候變化的加劇和經濟社會的發展，雷災出現的頻率和可能造成的損失也不斷加大。特別是現在的易燃易爆場所等更是要求系統的安全、實時、全天候無故障運行，防雷設施的穩定防護就顯得尤為重要。

    為了保證充電樁防雷、靜電接地的有效、正常工作，是否接地、地網是否能正常泄流是充電樁正常運行的必備條件，運維管理人員對充電樁的接地運行情況較難管理，日常維護主要通過巡檢方式。運維人員的工作量巨大。此外，由于沒有有效的監控和故障診斷工具，無法有效劃分管理職責。對于充電樁有效運維及科學的管理，提高客戶服務質量等方面都會造成一定的影響。

目前 公共充電樁存在的問題

1、公共充電站所在區域多較為平坦，空曠。

2、公共充電站周圍站點周邊土壤一般為土壤層較薄，主要成分為礫石夾粘土，土壤電阻率在1000以上（Ω·m），土壤電阻率偏高。接地電阻值不穩定，容易隨氣候變化而變化。

3、站內充電樁及通信柜工作交流電源線路及信號線路，不符合現行國家防雷設計規范要求，當雷電流入侵時易造成設備損毀甚至造成人員傷害。

4、站內有些設備接地不規范，接地不可靠，不能保證電氣連通，過渡電阻值不符合規范要求。

5、公共充電站多處發生過雷擊事故，造成設備損壞。

系統概述

    輝和科技云充電樁防雷防護、接地過雷電流診斷、預警系統可監控充電樁防雷裝置安全、可靠和無故障運行，適用于網絡規模大，防雷設施數量多，分布較分散的用戶使用。實現對各站點防雷設施集中控制管理?？蓪φ军c內的防雷設施的狀態信息進行實時監控及集中統一管理，真正做到防雷設施管理的實時化、智能化、網絡化。

該系統完全基于網絡傳輸，管理人員可以隨時隨地了解防雷設施的各種信息，提供完善的監測和報警平臺，并可以生成豐富的監測報告；該系統支持Web瀏覽器，管理人員可以通過遠程網絡瀏覽各網點防雷設施的工作狀況；該系統支持多站管理，適應多個監控現場集中監控的需要；該系統支持電話、短信息、實時打印等報警方式，一旦發生意外及時通知管理人員；該系統具有嚴密的權限管理功能，可以設定不同管理人員的瀏覽和操作權限。

系統架構

    輝和科技云充電樁防雷防護、接地過雷電流診斷、預警系統，主要由防雷防護和診斷預警兩個功能模塊。

    輝和科技云充電樁防雷防護系統由云端服務平臺、系統報警設備、防雷預警終端組成。通過GPRS通訊信號與輝和科技云平臺監控系統進行通訊。

    輝和科技云充電樁接地過雷電流診斷、預警系統由云端服務平臺、系統報警設備、防雷裝置診斷預警終端組成。通過GPRS通訊信號與輝和科技云平臺監控系統進行通訊。

方案實現

    目前，按照《國家氣象防雷減災管理辦法》對防雷裝置進行常規檢測時，只檢測防雷裝置當時是否處于正常工作狀態，而實際需求卻是需要防雷裝置24小時不間斷發揮作用，檢測過后如有防雷裝置出現損壞無法正常工作，只能等到下一次檢測才有可能被發現.充電樁運維的缺失將直接影響被保護建筑和設備的安全生產工作。

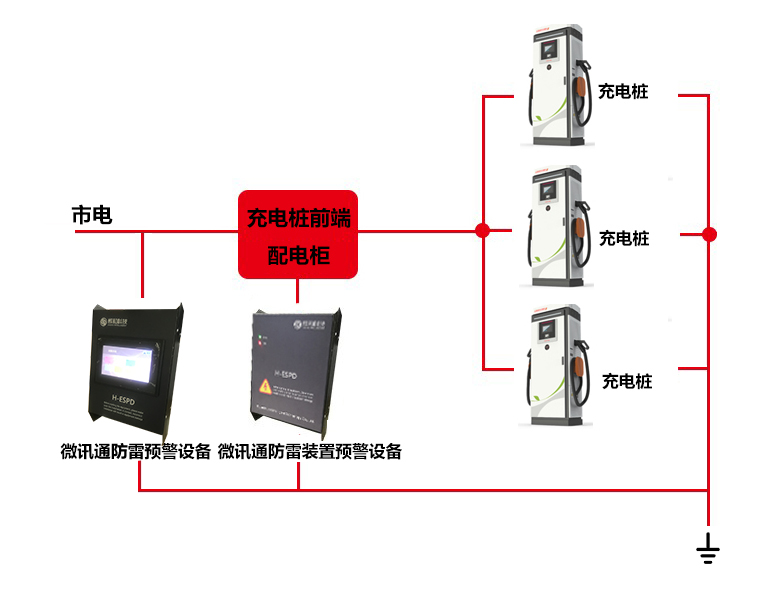

產品安裝位置設計

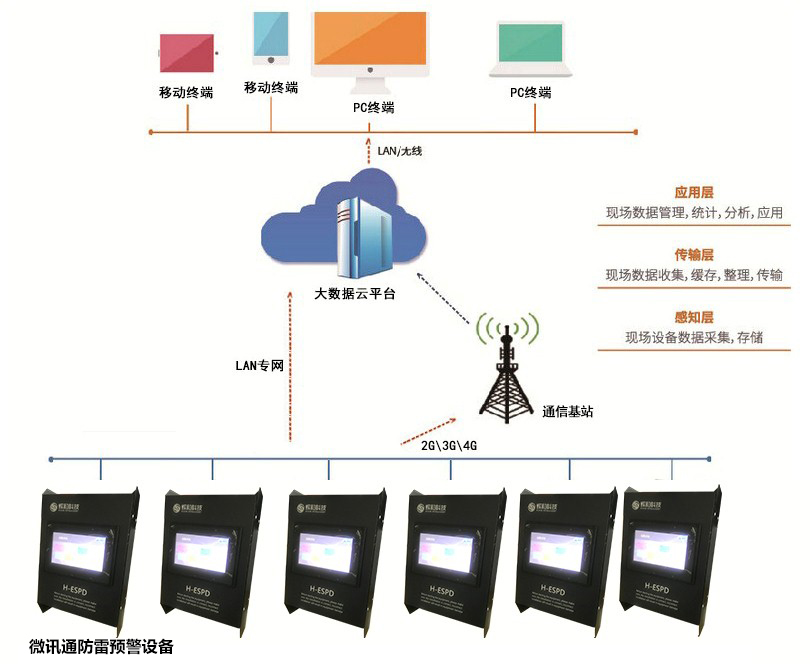

防雷防護功能

    輝和科技云充電樁防雷防護、接地過雷電流診斷、預警系統,在充電樁配電柜前端加裝微訊通防雷預警設備，通過內部的局域網（或無線網絡）通道上傳至云端監控中心進行集中處理，以此監測站內充電樁防雷設施的工作狀態、雷擊次數、SPD是否老化等，保障站內防雷設備正常工作，避免安全隱患。

監測對象：對站內充電樁的防雷狀態進行實時監測。

監測實現：用防雷預警終端采集充電樁的防雷數據處理后上傳至云端監控中心，這樣云端監控中心就可以直接查看加油區的防雷設施的工作情況。

監測內容：防雷設施的工作狀態、雷擊次數、SPD是否老化等

實時參數：雷擊次數、防雷器狀態。

報警信息：防雷器損壞、雷擊次數

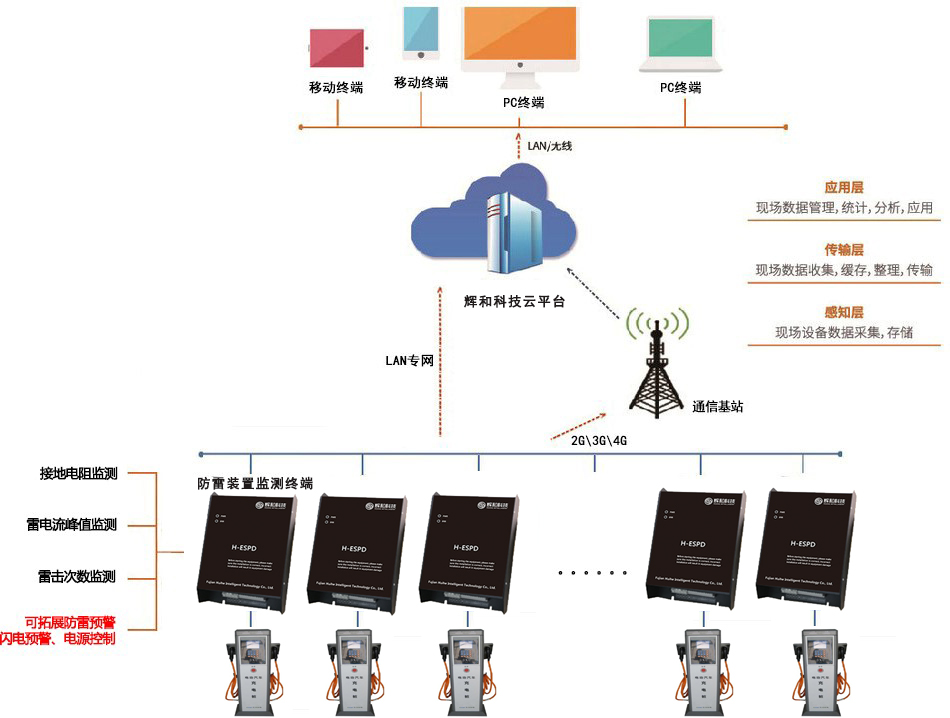

防雷故障診斷分析功能

    輝和科技云充電樁防雷防護、接地過雷電流診斷、預警系統,在充電樁前端加裝輝和微訊通防雷預警裝置通過內部的局域網（或無線網絡）通道上傳至云端監控中心進行集中處理，以此建成一個具有自動報警功能兩級集中管理監控信息的智能安全監控管理網絡。實時在線監測起到了氣象局只有一年兩次年檢之外的空檔期，一有監測到異常直接短信通知維護管理人員，可避免財產損失和人員安全隱患。

監測對象：對站點內的充電樁接地電阻、過雷電流進行實時監測

監測實現：用防雷裝置監測終端設備連接、采集站點內的充電樁接地電阻值和過雷電流值參數并把數據處理后上傳至云端監控中心，這樣云端監控中心就可以直接查看站點內的充電樁防雷情況。

監測內容

雷擊信息記錄：隨機記錄雷擊發生時間、雷擊地點（定位地圖報警）、記錄充電樁雷擊次數。

雷電流值監測：記錄雷擊產生的峰值，并傳輸到云端進行存儲，方便日后查閱為雷電研究提供充足的科學依據。

充電樁接地監測：充電樁內置接地失效報警模塊，隨時記錄充電樁及地網之間的電阻值，當充電樁與接地網之間的連接電阻超過設定的臨界值，則系統判定為接地失效，并通過充電樁通訊模塊將失效的相關參數發送至監測中心及維護人員移動終端，提示工作人員及時檢修及復通。

報警信息：雷電流值、接地電阻值越限報警、雷擊報警和接地電阻臨近超值預警。

設備數據傳輸方式：前端設備采集到的接地電阻值、雷電流值數據通過無線傳輸到云端平臺，無線傳輸通訊：2G/4G/NB-IOT，三種無線通訊方式可選或用內網IP傳輸。

系統瀏覽查詢方式：電腦、手機微信

系統功能

    輝和科技云充電樁系統防雷預警系統可監控用戶網絡中所有防雷設施，實現對各站點防雷設施集中控制管理。具有使用簡單，安裝靈活方便、運行可靠、功能齊全、界面友好等優點。

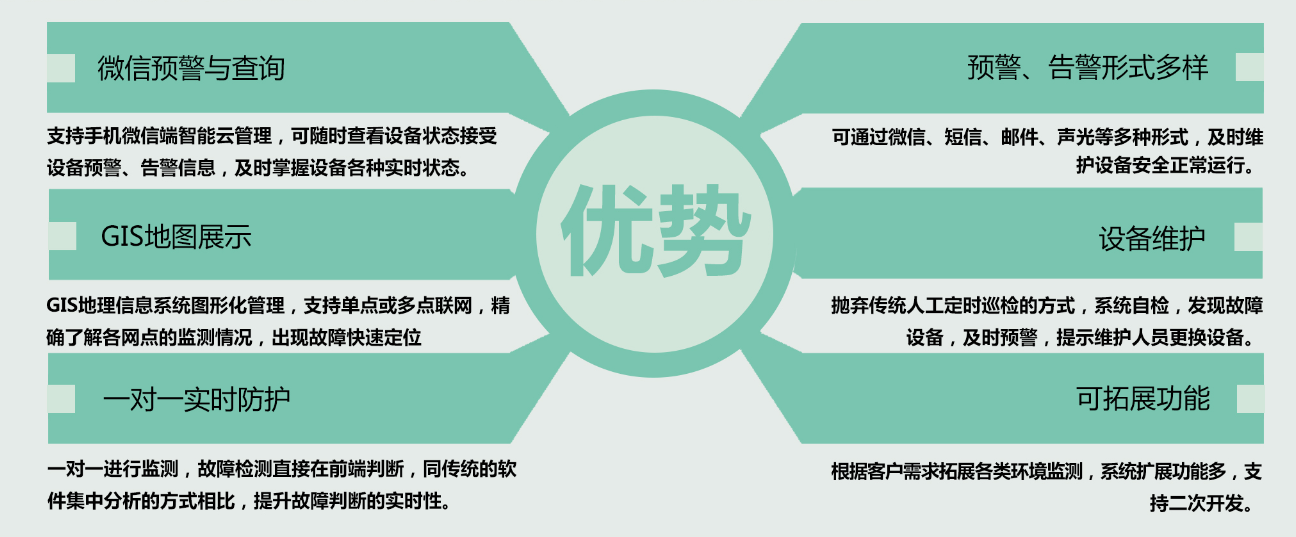

系統特點

1、多數據采集：能夠實時采集雷擊次數、防雷器狀態,雷電流值、接地電阻值等，數據誤差小。

2、多種報警方式：現場聲光報警、手機微信、手機短信息報警等。設定報警信息后,系統可在不同的時刻通知不同的值班人員。

3、系統采用B/S架構，無需任何客戶端，減少運營成本。

4、增減設備簡單:系統設計時預留有接口,可隨時增減硬軟件設備,系統只要做少量的改動即可,可以在很短的時間內完成。

5、便捷的系統操作，同時支持PC與手機微信端，可輕松實現系統的所有功能。

系統配置
